水性聚氨酯阻燃，，，，，到底选增长型还是反映型？？？？？配方工程师的实战对比

??做水性聚氨酯（WPU）配方的工程师，，，，，大多会遇到统一个问题：客户要求涂层既环保、柔软、高通明，，，，，又要过UL94 V-0，，，，，最好还能低烟、不滴落。。。。。。？？？？？蒞PU天生极限氧指数（LOI）只有17–19%，，，，，在空气中一点就着。。。。。。。

怎么让WPU“防火”？？？？？目前主流就两条路：增长型阻燃和反映型阻燃。。。。。。。选哪条？？？？？怎么。。。。。。？？？？？本文不扯理论，，，，，直接对比两条路的主题差距、最新进展和配方实操。。。。。。。

?

??一、两条路的性质区别

增长型阻燃：在WPU乳液中物理掺混阻燃剂（粉体或液体），，，，，不扭转化学结构。。。。。。。工艺单一、成本低、品类丰硕。。。。。。。典型的如聚磷酸铵（APP）、三聚氰胺氰尿酸盐（MCA）、氢氧化铝（ATH）、可膨胀石墨等。。。。。。。

反映型阻燃：在WPU合成阶段，，，，，把含磷、氮等阻燃元素的单体通过共聚键合到聚氨酯分子链上。。。。。。。阻燃剂“长”在分子链里，，，，，不迁徙、不析出、悠久性好。。。。。。。典型的如DOPO衍生物、含磷多元醇等。。。。。。。

?

? ?二、磷氮协效：1+1>2的阻燃逻辑

在深刻两类规划之前，，，，，先理解一个主题概想——磷氮协效。。。。。。。

磷系阻燃剂在点火时天生磷酸、聚磷酸，，，，，推进WPU表表脱水成炭，，，，，形成致密的炭层隔热隔氧；；；；；氮系阻燃剂受热分化开释氨气、氮气等不燃气体，，，，，稀释氧气并撑起炭层。。。。。。。两者共同，，，，，炭层更厚、更密、更不变，，，，，阻燃效能远高于单一使用。。。。。。。

? ?这就是为什么WPU阻燃配方中，，，，，磷氮搭配险些成了“标配”——不论是增长型还是反映型，，，，，最终有效的系统往往都绕不开磷氮协同。。。。。。。

? ?三、增长型阻燃：单一粗鲁，，，，，但坑也不少

增长型最大的利益是“拿来就能用”。。。。。。。把阻燃粉体往WPU乳液里一搅，，，，，工艺不变，，，，，门槛低。。。。。。。

但问题同样显著：相容性差。。。。。。。大无数阻燃粉体是疏水的，，，，，WPU乳液是水性的，，，，，两者“八字不合”。。。。。。。直接混进去，，，，，轻则分散不均、乳液分层，，，，，沉则直接破乳。。。。。。。就算勉强做成膜，，，，，搁置一段功夫阻燃剂也可能迁徙析出，，，，，表表起白霜，，，，，阻燃成效衰减。。。。。。。

? ?不外，，，，，这几年增长型阻燃也有不少突破。。。。。。。乌兰察布大学王全杰/段宝荣团队设计了一种水溶性氮-磷增长型阻燃剂N-P，，，，，解决了相容性问题。。。。。。。8%增长量就能把WPU的LOI从20.2%拉到27.3%，，，，，UL94达到V-0级，，，，，并且齐全抑造了点火熔滴。。。。。。。锥形量热测试显示，，，，，总烟开释量削减了60%以上。。。。。。。

? ?这注明：增长型不是不能，，，，，关键要选对“水溶性”或“乳液适配型”的产品。。。。。。。

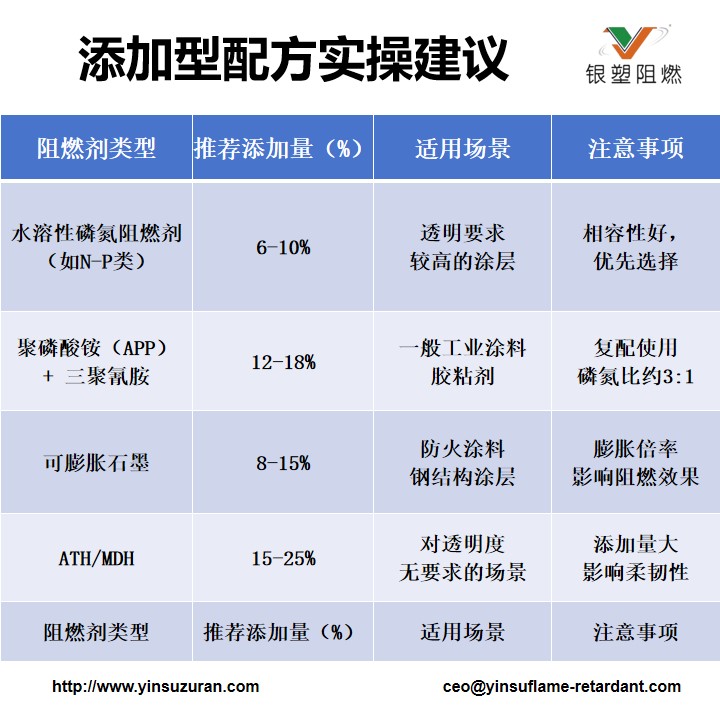

? ?关键提醒：无机粉体（ATH、MDH）在WPU中增长量超过15%时，，，，，涂膜通明度显著降落，，，，，柔韧性变差，，，，，这是好多工程师踩过的坑。。。。。。。若是客户对通明度和手感有要求，，，，，优先思考水溶性磷氮系或反映型规划。。。。。。。

?

? ?四、反映型阻燃：一劳永逸，，，，，但门槛高

? ?反映型阻燃剂通过化学键“长”在WPU分子链上，，，，，不迁徙、不析出，，，，，阻燃成效悠久不变。。。。。。。

还是王全杰/段宝荣团队的工作——他们合成了一种含有双DOPO结构的反映型阻燃剂PHED。。。。。。。12%增长量时，，，，，LOI从21.2%提升至28.6%，，，，，UL94从无等级到V-0，，，，，点火无熔滴。。。。。。；；；；；砉ご笱哦佑肈OPO-HQ做反映型改性，，，，，仅3%增长量就把LOI做到了35.35%。。。。。。。

并且反映型阻燃还有一个暗藏优势：不就义力学机能，，，，，有时反而提升。。。。。。。PHED参加WPU硬段构建后，，，，，硬段含量增长、氢键作用加强，，，，，资料力学机能反而有所提升。。。。。。。

但反映型的短板也很显著：合成工艺复杂、成本高，，，，，并且不是所有WPU配方都能“接得住”反映型单体。。。。。。。

关于聚醚型和聚酯型WPU的差距。。。。。。。

? ?配方工程师选型时必要把稳：聚酯型WPU比聚醚型更容易成炭。。。。。。。聚酯链段自身含有酯键，，，，，在受热时更容易产生环化反映，，，，，形成芳香族结构，，，，，对磷氮系阻燃剂的成炭反映更敦睦。。。。。。。因而，，，，，同样的磷-氮阻燃系统，，，，，在聚酯型WPU中的阻燃成效通常优于聚醚型。。。。。。。若是你的WPU乳液是聚醚型，，，，，可能必要适当增长阻燃剂用量或优化磷氮比。。。。。。。

?

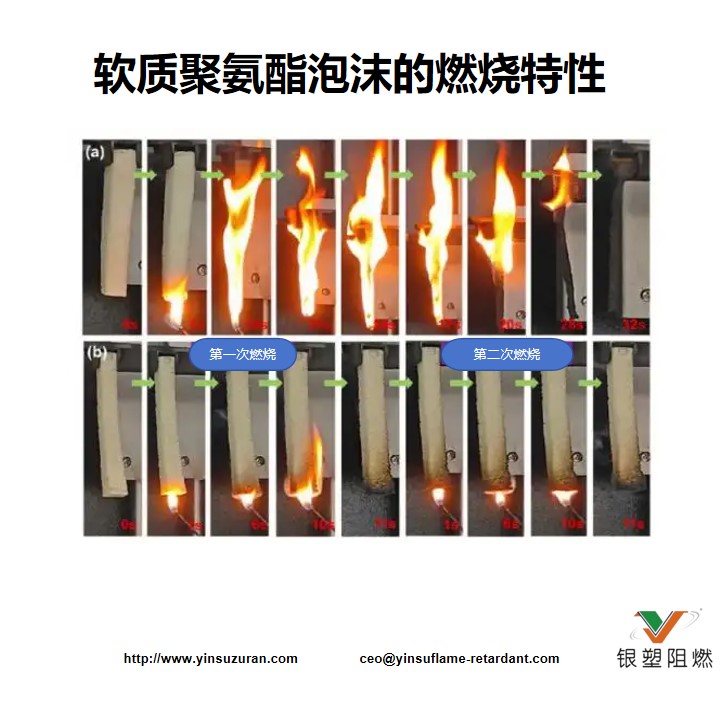

? ?它的极限氧指数（LOI）仅为18.5%左右，，，，，在空气中就能持续点火。。。。。。。点火时，，，，，泡沫首先熔融塌陷，，，，，形成池火，，，，，随后剧烈点火，，，，，整个过程陪伴着大量烟雾和有毒气体开释。。。。。。。

?

? ?五、延长到PU发泡与PU皮革：两个已验证的配方系统

? ?水性聚氨酯的阻燃思路，，，，，同样能够延长到溶剂型聚氨酯系统。。。。。。。以下两个配方已经在PU发泡和PU皮革中得到了尝试验证。。。。。。。

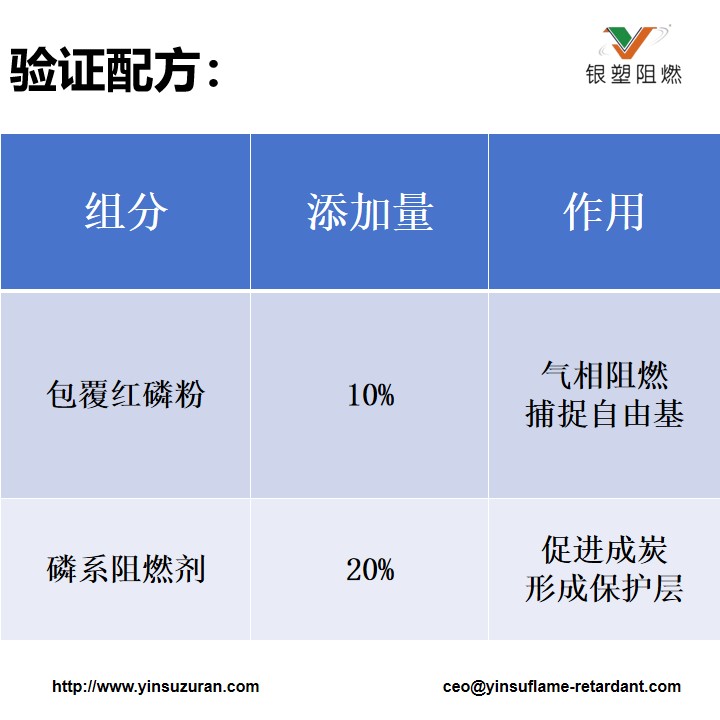

? ?1. PU发泡：包覆红磷 + 磷系阻燃剂

? ?硬质聚氨酯泡沫（RPUF）用于构筑保温、冰箱隔热等领域，，，，，对阻燃要求极高。。。。。。。

?

?

?

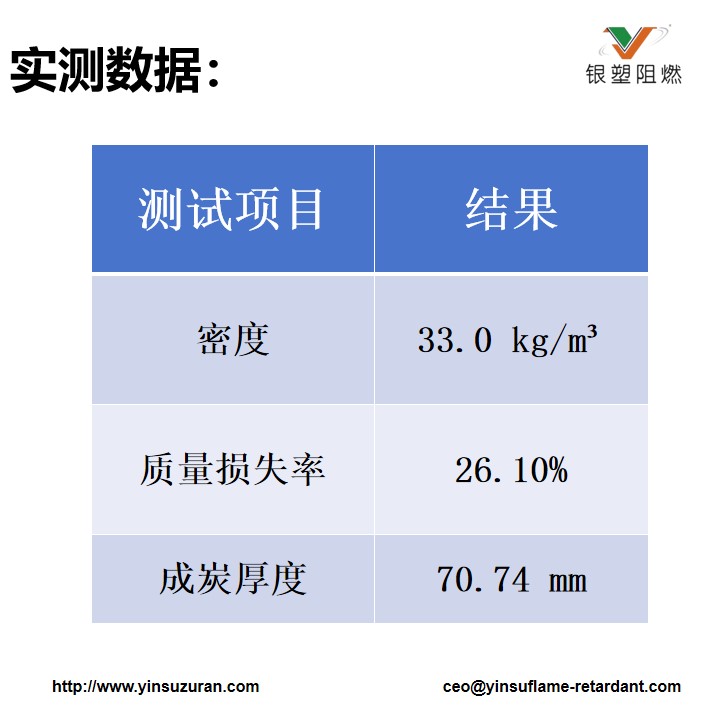

? ?红磷在气相中开释磷系自由基捉拿剂，，，，，中断点火链反映；；；；；磷系阻燃剂在凝聚相推进PU表表脱水成炭，，，，，两者协同，，，，，形成厚达70mm以上的致密炭层，，，，，有效阻隔热量和氧气。。。。。。。包覆红磷解决了通常红磷与PU基体相容性差、易吸潮、加工易动怒等问题。。。。。。。

?

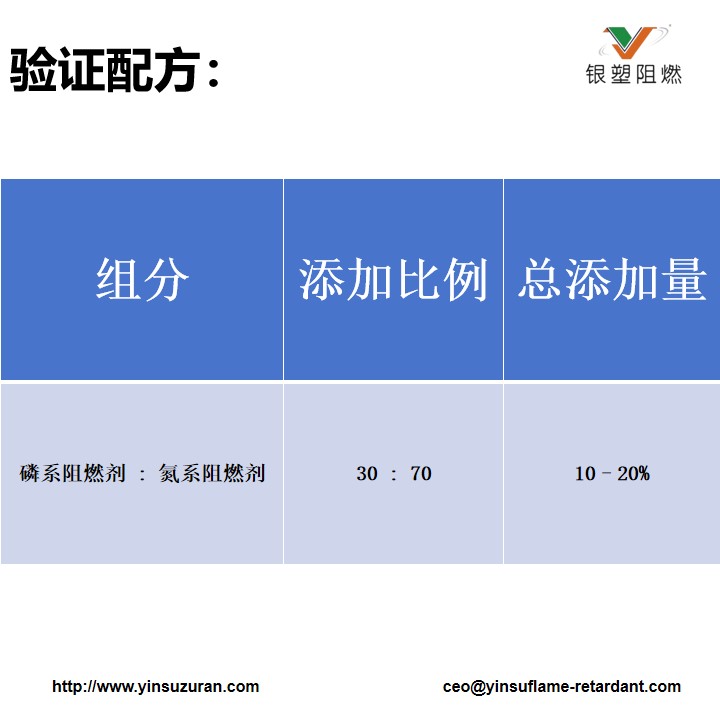

? 2. PU皮革：磷系阻燃剂 + 氮系阻燃剂

? PU皮革的阻燃要求除了阻燃等级，，，，，还要两全低烟、不析出、不黄变、手感柔软。。。。。。。

? ?磷系阻燃剂单独使用时，，，，，高温下可能开释磷化氢（PH?）气体。。。。。。。氮系阻燃剂的参与刚好解决了这个问题——磷系阻燃剂与氮系阻燃剂形成协效系统，，，，，不仅抑造了PH?的开释，，，，，还显著提升了成炭成效和抑烟机能。。。。。。。

? ?为什么这个配方更实用？？？？？

? ?增长量矫捷：10–20%可凭据具体产品要求调整

? ?不析出：磷系阻燃剂与氮系阻燃剂的相容性好，，，，，持久使用不迁徙

? ?低烟低毒：无卤系统，，，，，点火时不开释卤化氢

? ?手感影响。。。。。。。合啾ATH/MDH等无机填料，，，，，对柔软杜装响更幼

?

? ?六、配方工程师的实战选择指南

? ?什么时辰优先选增长型？？？？？

? ?预算有限、工艺单一优先

? ?已有成熟WPU乳液配方，，，，，不想改合成路线

? ?阻燃要求中等（如LOI≥27%、UL94 V-0即可）

? ?关键选型准则：优先选“水溶性”或“乳液适配型”增长型阻燃剂，，，，，预防通常疏水粉体直接混用

? ?什么时辰值得上反映型？？？？？

? ?对阻燃悠久性要求高（持久不析出、不迁徙）

? ?要求极高阻燃等级（LOI≥30%以上）

? ?对力学机能保留要求刻薄

? ?产品面向高端市。。。。。。。ǔ隹凇⒊倒妗⒌缱拥龋

? ?有自研WPU乳液的能力，，，，，愿意在合成端投入

? ?第三条路：复配协同。。。。。。。这不长短此即彼的选择。。。。。。。现实配方中，，，，，反映型打底（保障基础阻燃和不迁徙）+ 增长型增效（进一步提升阻燃等级和抑烟）往往成效最好。。。。。。。具体建议：反映型引入磷元素（增长量5-8%），，，，，再复配2-3%的氮系协效剂（如MCA），，，，，总磷氮比节造在P:N=1:2左右。。。。。。。

?

? ?七、两个常见误区

? ?误区一：“增长量越大阻燃越好” 。。。。。。。WPU系统中，，，，，阻燃剂增长量过高会导致乳液不变性降落、力学机能劣化。。。。。。。N-P系阻燃剂的最佳增长量是8%，，，，，再高反而成效不不变。。。。。。。每个别系都佑装黄金增长点”，，，，，必要通过尝试确定。。。。。。。

? ?误区二：“反映型肯定比增长型好” 。。。。。。。反映型的确更不变，，，，，但若是你的WPU配方自身乳化系统脆弱，，，，，强行引入反映型单体可能导致无法乳化，，，，，得不偿失。。。。。。。技术没有绝对曲直，，，，，只有适不适合。。。。。。。

?

? ?八、行业趋向：无卤、低烟、多职能

? ?据统计，，，，，约80%的火警殒命是因烟雾和有毒气体窒息所致。。。。。。。因而WPU阻燃的发展方向越来越明确——无卤化、抑烟化、多职能化。。。。。。。

? ?具体趋向蕴含：开发低增长量、高磷/氮含量的高效无卤阻燃剂；；；；；含多种阻燃元素的协同系统；；；；；无机纳米阻燃剂（兼具阻燃和抑烟职能）。。。。。。。

? ?另表值得关注的是生物基和智能化方向。。。。。。。有钻研用壳聚糖（生物质起源）改性WPU，，，，，700℃残炭率从0.7%提升到32.7%，，，，，LOI达到35.4%。。。。。。；；；；；褂型哦涌⒘思婢咦栽ぞ妥远鸹鹬澳艿闹悄芊阑餡PU涂层。。。。。。。

? ?回到最初的问题：水性聚氨酯阻燃，，，，，增长型还是反映型？？？？？答案是——取决于你的配方系统、成本预算和机能指标。。。。。。。增长型门槛低、见效快，，，，，但选错产品容易翻车；；；；；反映型一劳永逸，，，，，但成本和门槛高。。。。。。。最聪明的做法是先搞明显自己WPU乳液的“脾性”和类型（聚醚还是聚酯），，，，，再对症下药。。。。。。。若是前提允许，，，，，磷氮协效的复配协同往往能取两家之长。。。。。。。

?

? ?结论

? ?回到配方工程师最关切的问题：水性聚氨酯阻燃，，，，，到底选增长型还是反映型？？？？？

? ?答案是——取决于你的配方系统、成本预算和机能指标。。。。。。。增长型门槛低、见效快，，，，，但选错产品容易翻车；；；；；反映型一劳永逸，，，，，但成本和门槛高。。。。。。。最聪明的做法是先搞明显自己WPU乳液的“脾性”和类型（聚醚还是聚酯），，，，，再对症下药。。。。。。。若是前提允许，，，，，磷氮协效的复配协同往往能取两家之长。。。。。。。

? ?不外，，，，，对大无数配方工程师来说，，，，，最大的困扰不是“不知路怎么选”，，，，，而是“选好了还得自己复配”——分歧阻燃剂之间的比例、相容性、分散性，，，，，每一步都可能翻车。。。。。。。

?

? ?PG电子阻燃深耕聚氨酯阻燃领域多年，，，，，针对WPU、PU发泡、PU皮革等分歧利用场景，，，，，已经开发了成熟的单组分阻燃剂产品。。。。。。。你不必要自己配比、不必要不安相容性，，，，，直接增长即可使用。。。。。。。

好比针对PU发泡，，，，，我们有包覆红磷阻燃剂系列（FRP-950X等），，，，，增长量低、成炭成效好，，，，，与ADP复配时成炭厚度可达70mm以上；；；；；针对PU皮革和涂层，，，，，我们有改性MCA（MCA-B） ，，，，，分散性良好、不析出、与树脂相容性好，，，，，直接增长就能达到V-0等级；；；；；针对必要更高耐温的系统，，，，，WADP-10改性有机磷阻燃剂热分化温度超过350℃，，，，，抗黄变、不析出，，，，，合用于TPU等高温加工厂景。。。。。。。

? ?不必要自己折腾复配，，，，，直接选对产品，，，，，加进去就能用。。。。。。。
