一文深刻相识橡胶资料的种类、个性与利用

?

橡胶，，，，，一种拥有可逆形变的高弹性聚合物资料，，，，，在室温下富有弹性，，，，，受表力作用能产生较大形变，，，，，表力去除后可恢复原状。。。。。。其属于齐全无定型聚合物，，，，，玻璃化转变温度（Tg）低，，，，，分子量很大，，，，，超几十万。。。。。。橡胶重要分为天然橡胶和合成橡胶两大类。。。。。。

?

一、天然橡胶（NR）

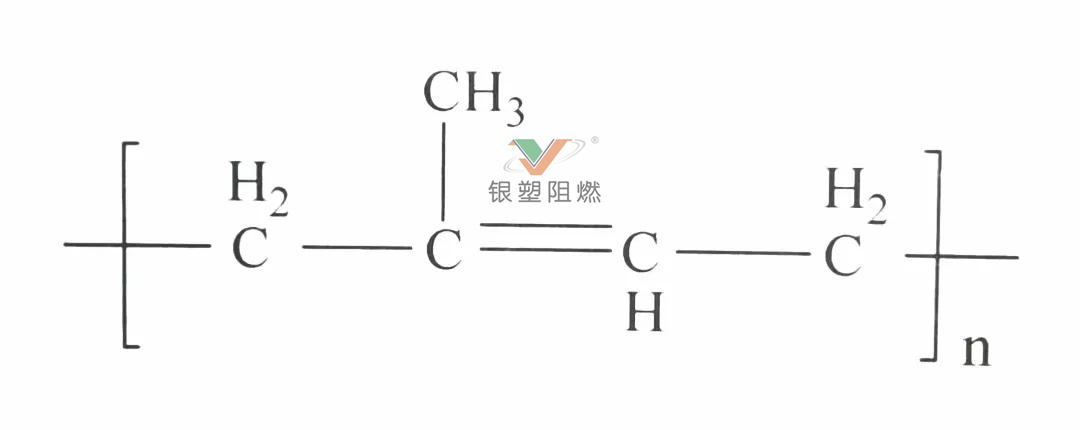

天然橡胶（NR）源于橡胶植物树提取，，，，，具备弹性好、强度高、绝缘性佳、变形幼且加工方便蹬着点。。。。。。NR 是橡胶树体内的聚异戊二烯，，，，，早在 1826 年 Faraday 测定其分子化学式为 C5H8，，，，，后来借助红表光谱和高分辨率核磁共振仪，，，，，确定其分子结构为顺式 - 1,4 - 聚异戊二烯，，，，，含量高达 99%。。。。。。NR 生胶密度 0.9 - 0.95g/cm?，，，，，化学结构式如下：

?

NR 的重要机能如下：

1.?力学机能 ：常温下分子链无定形、柔顺性好，，，，，弹性杰出，，，，，弹性伸长率可达 1000%。。。。。。分子结构规整，，，，，受表力能取向结晶，，，，，自补强性好，，，，，硫化后拉伸强度 15 - 20MPa，，，，，炭黑补强后 25 - 30MPa，，，，，抗扯破性强，，，，，扯破强度 98kN/m。。。。。。

2.?老化机能 ：分子链含碳碳双键，，，，，易与空气氧、臭氧产生氧化、裂解反映，，，，，导致老化。。。。。。

3.?耐凹凸温机能 ：玻璃化温度约 - 72℃，，，，，低温保弹性，，，，，耐寒性佳。。。。。。200℃左右起头分化，，，，，270℃时强烈分化。。。。。。

4.?耐介质机能 ：非极性物质，，，，，易溶于非极性溶剂和油，，，，，不耐汽油、苯等介质。。。。。。

5.?电机能 ：非极性，，，，，绝缘性好，，，，，体积电阻率 1015 - 1017Ω·cm，，，，，硫化后因极性物质参与绝缘性降落。。。。。。

6.?其他机能 ：耐磨、耐委顿，，，，，宽泛用于汽车轮胎、悬置系统及缓冲块等。。。。。。

?

二、乙丙橡胶（EPDM）

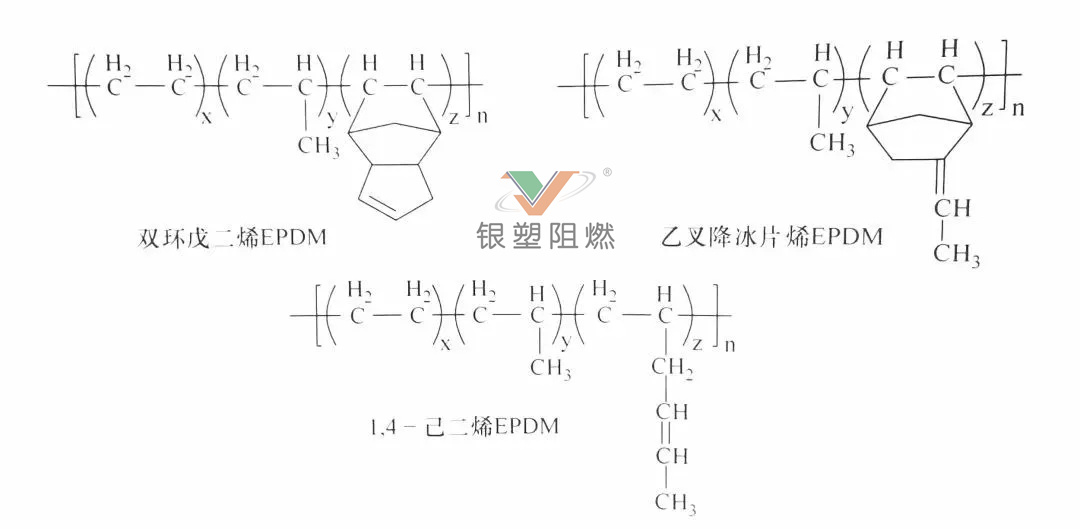

乙丙橡胶（EPDM）以乙烯、丙烯为主单体，，，，，借助齐格勒 - 纳塔催化系统发展起来，，，，，介于通用橡胶与特种橡胶之间。。。。。。凭据单体差距，，，，，分为二元乙丙橡胶（EPM）和三元乙丙橡胶（EPDM），，，，，后者含少量非共轭二烯烃。。。。。。EPDM 生胶密度 0.85 - 0.87g/cm?，，，，，化学结构式如下：

?

EPDM 的重要机能如下：

1.?力学机能 ：主链无双键，，，，，属鼓和橡胶，，，，，分子结构无极性取代基，，，，，分子链在宽温度领域维持柔顺，，，，，弹性好，，，，，仅次于 NR。。。。。。

2.?老化机能 ：鼓和橡胶，，，，，化学不变性高，，，，，通用胶中耐老化最佳，，，，，抗臭氧机能凸起，，，，，如密封条在高臭氧浓度下 72h 无龟裂。。。。。。

3.?耐凹凸温机能 ：玻璃化温度 - 60 - - 50℃，，，，，低温保弹性。。。。。。120℃下持久使用，，，，，150 - 200℃可短暂或间歇使用。。。。。。

4.?耐介质机能 ：非极性橡胶，，，，，耐极性溶剂，，，，，耐水性优异，，，，，合用于水管造件及新能源汽车水冷电池包。。。。。。

5.?电机能 ：极性幼，，，，，电绝缘性好，，，，，体积电阻率 1012 - 1015Ω·cm，，，，，吸水性幼，，，，，浸水后仍保绝缘。。。。。。

6.?其他机能 ：可发泡性、压缩回弹性好，，，，，发泡后用于密封件。。。。。。但生胶强度低，，，，，需补强，，，，，自黏性和互黏性差，，，，，加工难。。。。。。

?

三、氯丁橡胶（CR）

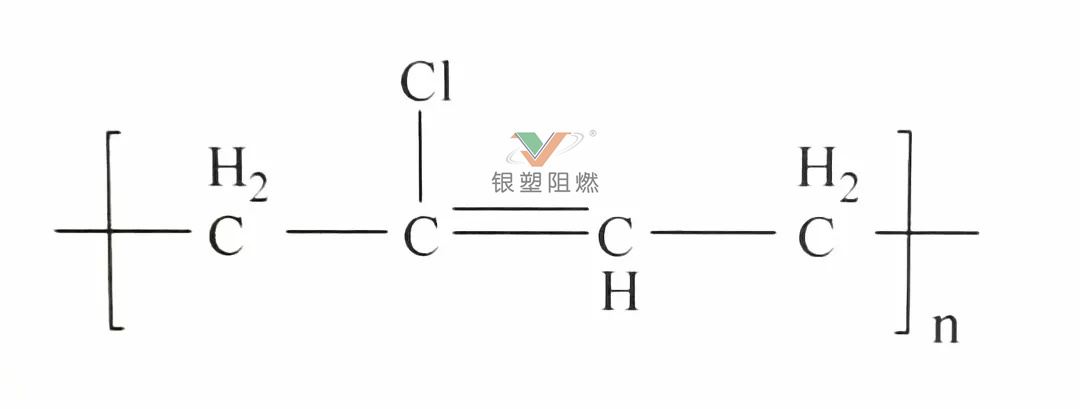

氯丁橡胶（CR）由 2 - 氯 - 1，，，，，3 - 丁二烯聚合而成，，，，，表观乳白、米黄或浅棕，，，，，生胶密度 1.11 - 1.13g/cm?，，，，，1906 年 Niewland 起头钻研，，，，，1931 年实现工业化，，，，，化学结构式如下：

?

CR 的重要机能如下：

1.?力学机能 ：自补强性好，，，，，含氯原子成为极性橡胶，，，，，分子间作使劲大，，，，，结构规整易结晶，，，，，拉伸强度 20 - 25MPa。。。。。。

2.?老化机能 ：主链含双键属不鼓和橡胶，，，，，但氯原子降低双键活性，，，，，分子结构不变，，，，，耐臭氧和老化。。。。。。

3.?耐凹凸温机能 ：玻璃化温度约 - 40℃，，，，，但分子结构高规整性和极性使低温变形难复原，，，，，脆性断裂，，，，，耐寒性差，，，，，使用温度不低于 - 30℃。。。。。。耐热性优于 NR，，，，，但比 EPDM 差，，，，，可 100℃持久使用，，，，，短期不超过 150℃。。。。。。

4.?耐介质机能 ：极性强，，，，，耐油、耐非极性溶剂，，，，，用于油管内胶、防尘罩等。。。。。。

5.?电机能 ：氯原子致绝缘性差，，，，，体积电阻 1010 - 1012Ω·cm，，，，，不合用于高绝缘性造件。。。。。。

6.?其他机能 ：卤素存在使其阻韧异，，，，，合用于新能源汽车电池包周边造件。。。。。。

?

四、丁腈橡胶（NBR）

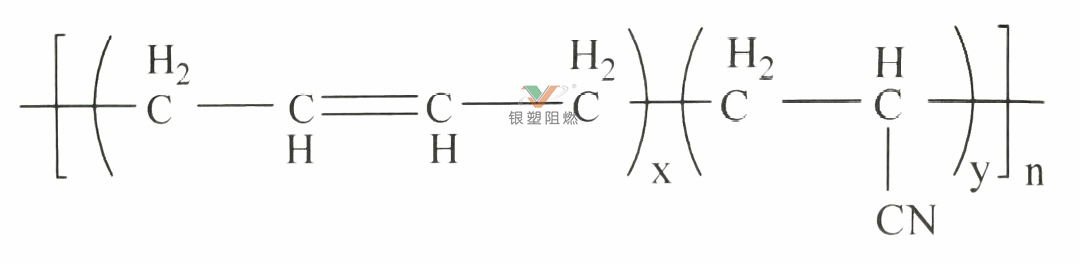

丁腈橡胶（NBR）由丁二烯和丙烯腈低温乳液聚合而成，，，，，丙烯腈含量多样，，，，，生胶密度 0.96 - 1.20g/cm?，，，，，化学结构式如下：

?

NBR 的重要机能如下：

1.?力学机能 ：耐油性佳，，，，，用于传统汽车燃油系统，，，，，但玻璃化温度 - 20 - - 10℃，，，，，耐寒性差。。。。。。极性基团提升不鼓和键不变性，，，，，耐热性优于 NR，，，，，持久使用温度 100℃，，，，，最高不超过 125℃。。。。。。不鼓和键存在致耐臭氧性差。。。。。。

2.?耐介质机能 ：含强极性氰基，，，，，耐非极性和弱极性油类、溶剂。。。。。。

3.?电机能 ：体积电阻 108 - 109Ω·cm，，，，，电绝缘性差。。。。。。

?

五、丙烯酸酯橡胶（ACM/AEM）

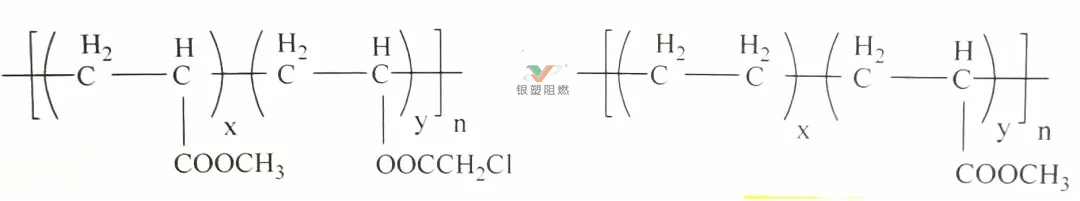

丙烯酸酯橡胶（ACM/AEM）以丙烯酸酯单体共聚而成，，，，，主链鼓和碳链，，，，，侧基为极性酯基。。。。。。杜国 1975 年推出改进版 AEM。。。。。；；；；；；；Ы峁故饺缦拢

?

丙烯酸酯橡胶的重要机能如下：

1.?力学机能 ：机械机能良好，，，，，拉伸强度 10 - 15MPa，，，，，弹性差，，，，，伸长率 100% - 300%。。。。。。

2.?老化机能 ：耐老化、耐臭氧机能极好，，，，，媲美氟、硅橡胶。。。。。。

3.?耐凹凸温机能 ：耐高温机能好，，，，，可在 200℃以下短期使用，，，，，但耐低温差，，，，，脆性温度 - 20 - - 10℃。。。。。。

4.?耐介质机能 ：耐油性佳，，，，，尤其耐扰淄，，，，，但酯基易水解，，，，，不耐水及含水介质。。。。。。

5.?电机能 ：极性基团存在致电绝缘性通常。。。。。。

6.?其他机能 ：耐透气、抗扯破、耐磨，，，，，因耐油耐高温机能凸起，，，，，用于轴封、油封等。。。。。。

?

六、氟橡胶（FKM）

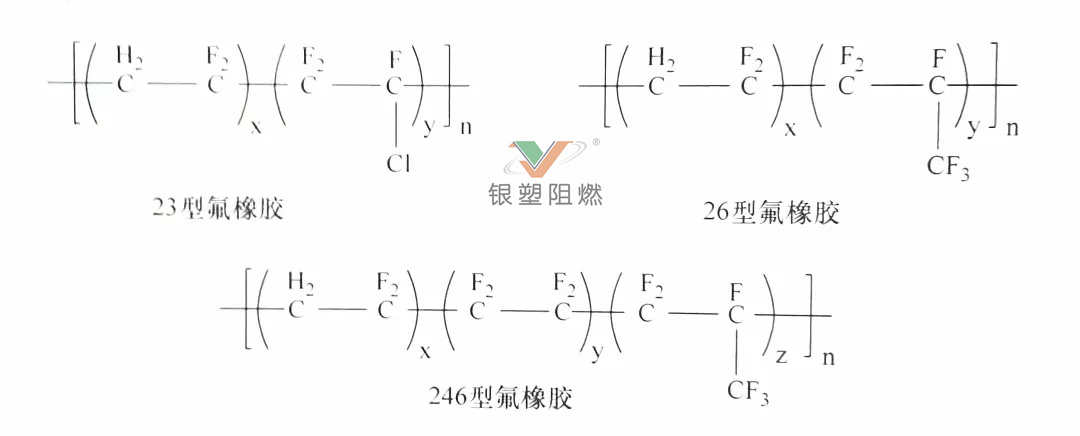

氟橡胶（FKM）主链或侧链含氟原子，，，，，种类多样，，，，，偏氟乙烯类橡胶最常用。。。。。。第二次世界大战期间开发，，，，，我国 1958 年起发展，，，，，现种类繁多，，，，，利用领域拓展到民用。。。。。。化学结构式如下：

重要机能如下：

1.?力学机能 ：机械机能良好，，，，，拉伸强度 10 - 20MPa，，，，，弹性差，，，，，伸长率 150% - 350%。。。。。。

2.?老化机能 ：耐老化、耐臭氧机能极佳，，，，，如 Vion 型 FKM 存放十年机能仍好。。。。。。

3.?耐凹凸温机能 ：耐高温最佳，，，，，持久使用可达 250℃，，，，，300℃以下可短期使用，，，，，但耐寒差，，，，，低于 - 25℃变脆。。。。。。

4.?耐介质机能 ：化学不变性高，，，，，耐有机介质、无机酸及强氧化性试剂。。。。。。

5.?电机能 ：分子结构影响电机能，，，，，温度升高绝缘性降落，，，，，不能用于高温绝缘。。。。。。

6.?其他机能 ：卤素致阻燃性好，，，，，离火自熄，，，，，用于耐高温、耐油及特种介质场所。。。。。。

?

七、硅橡胶（Q）

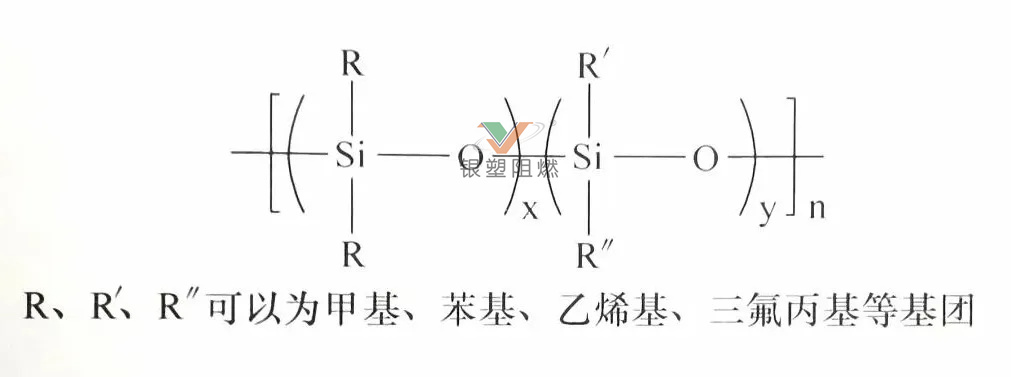

硅橡胶（Q）分子链兼具无机和有机个性，，，，，硅 - 氧键键能高，，，，，热不变性好。。。。。。按硫化方式分热硫化型（HTV）和室温硫化型（RTV），，，，，按侧基分多种类型。。。。。。化学结构式如下：

重要机能如下：

1.?力学机能 ：拉伸强度 4 - 7MPa，，，，，耐压缩机能好，，，，，利用时预防受拉力。。。。。。

2.?老化机能 ：主链无不鼓和键，，，，，硅氧键键能高，，，，，耐臭氧、氧、天候老化。。。。。。

3.?耐凹凸温机能 ：工作温度 - 100 - 350℃，，，，，车用橡胶中使用温度领域最宽。。。。。。

4.?耐介质机能 ：惰性佳，，，，，耐液体介质机能取决于取代基类型。。。。。。

5.?电机能 ：Si - O 结构致电绝缘性优异。。。。。。

6.?其他机能 ：阻燃、高透气、可发泡，，，，，无毒无味，，，，，具生理惰性，，，，，用于生物医疗如防噪声耳塞、人造血管等，，，，，也用于密封胶、黏接剂等领域。。。。。。
